Aufbauhilfen für Ihr Balkonkraftwerk

Aufbauhinweise zu Ihrem Balkonkraftwerk:

Im Grunde ist der Zusammenbau Ihres Balkonkraftwerkes selbsterklärend, es passen nur alle Kabel so, wie Sie auch sollen.

Wir haben dennoch ein paar Fotos und Skizzen gefertigt um Ihnen bei offenen Fragen zu helfen.

Wenn Sie eine Aufständerung von uns erworben haben, dann sehen Bilder vom Zusammenbau hier: Aufbau der Aufständerung

ACHTUNG: Wenn Sie den Wechselrichter in Betrieb nehmen und Ihn das erste mal in die Steckdose stecken, dann ist es normal das er für rund 5 Minuten rot blinkt.
Erst danach wechselt die LED auf grün, wenn es ausreichend hell ist. Manch einer schafft es in diesen 5 Minuten das Handy in die Hand zu nehmen und genau diese Frage zu stellen.

Der Wechselrichter muss am 230 Volt Netz angeschlossen sein damit er funktioiert, sonst kann er nicht arbeiten!

Wenn Sie Ihr Balkonkraftwerk von uns per Spedition bekommen haben, dann reicht ein großer Schraubenzieher um die Verpackung zu öffnen, gehen Sie hier Vorsichtig und zu zweit vor.

Anschlüsse am Wechselrichter:

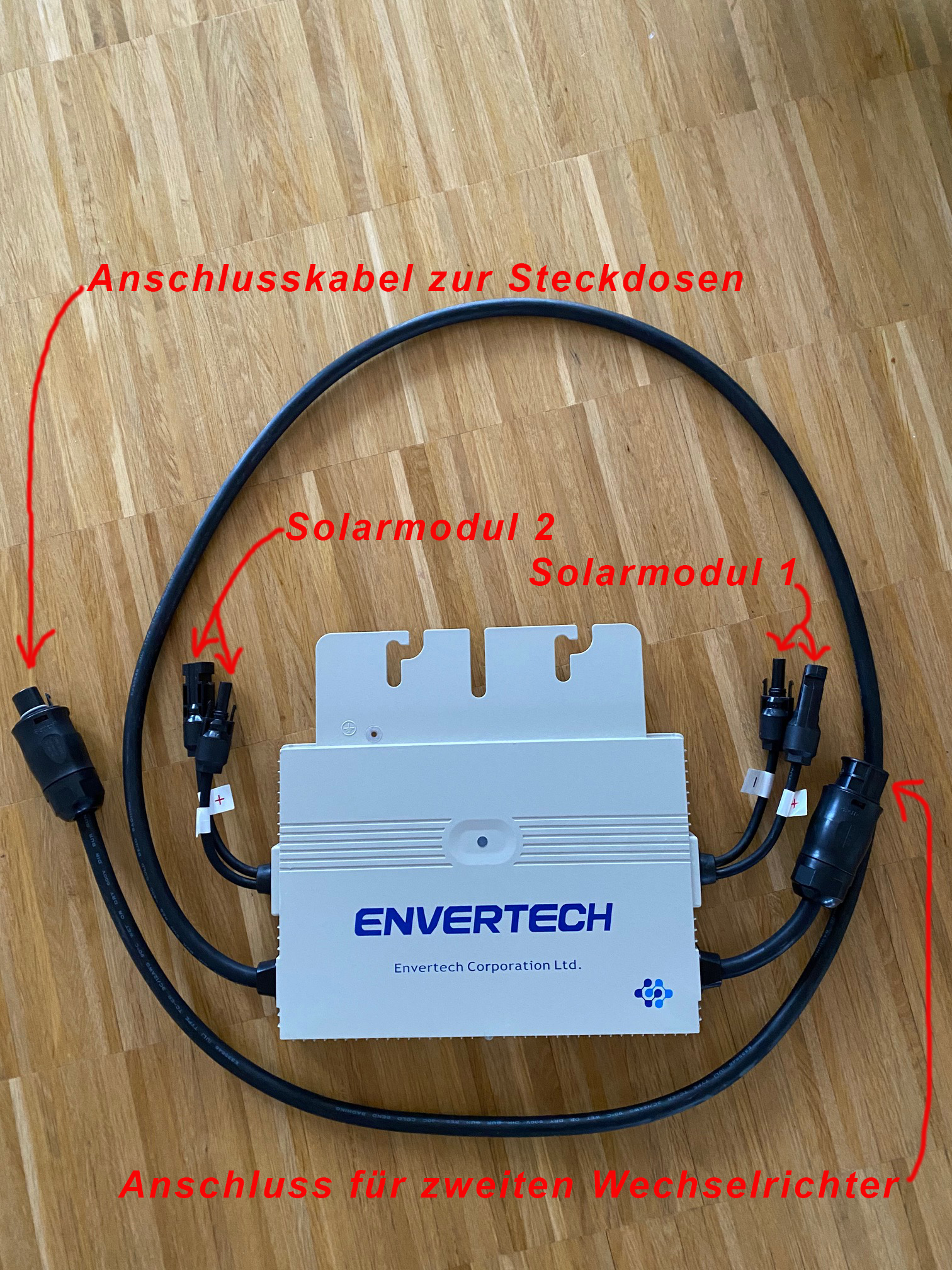

Auf diesem Bild sehen Sie den Envertech Evt 560 und alle seine Anschlüsse, direkt im Bild steht, was wo angeschlossen werden muss:



Das folgende Bild zeigt den Envertech Evt 300 und seine Anschlüsse:

Die LED am Wechselrichter zeigt an ob er Strom erzeugt und einspeist (grün, bzw. grün /rot blinkend).  Je nach Blinkfolge zeigt er an wieviel Strom gerade eingespeist / erzeugt wird. Diese Angabe ist aber nur relativ grob, um genau zu sehen wieviel Strom sie mit Ihrem Balkonkraftwerk erzeugen nutzen Sie einfach eine Wlan Steckdose – hier klicken für Angebote.

Die Blinkfolge des Envertech Wechselrichters:

Rot / Grün im Wechsel: Einspeisung 1 bis 10 Watt

2 mal grün – Pause:        Einspeisung 63 bis 100 Watt

3 mal grün – Pause:        Einspeisung 101 bis 150 Watt

4 mal grün – Pause:        Einspeisung 151 bis 250 Watt

5 mal grün – Pause:        Einspeisung 251 bis 360 Watt

6 mal grün – Pause:        Einspeisung 361 bis 460 Watt

7 mal grün – Pause:        Einspeisung 461 bis 546 Watt

8 mal grün – Pause:        Einspeisung über 547 Watt

Den Schuko Stecker montieren

Wenn Sie sich nicht sicher sind wie der Schukostecker montiert wird, der klickt hier für ein gutes Anleitungsvideo: Zum Video.



Wer noch kein Balkonkraftwerk hat sieht hier im Shop alle Anlagengrößen – hier klicken um in den Shop zu gelangen.

Unterlagen:

Manchmal verlangen die Netzbetreiber die Zertifizierung / Konfirmitätserklärung – diese können Sie sich hier herunterladen: klicken für den Download.
